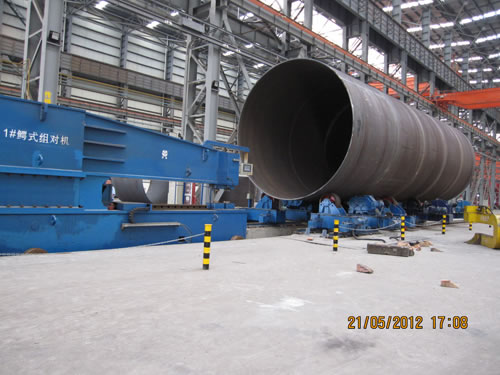

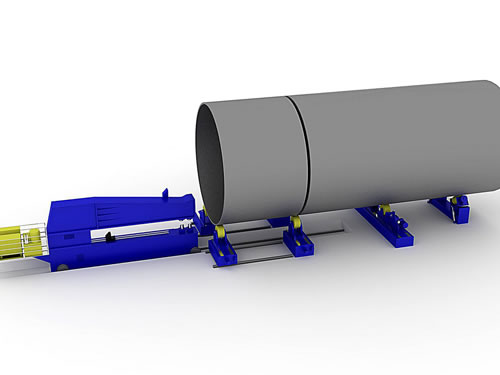

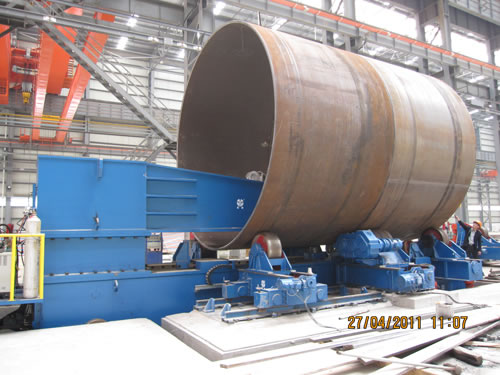

Posicionador Tipo Rolos (Boca de Jacaré)

Características
1. As partes estruturais deste posicionador tipo rolos (boca de jacaré) possuem tratamento térmico pós soldagem, e tratamento de jateamento pós usinagem.
2.O tratamento de jateamento é de grau 2.5, e a primeira demão de pintura é de epoxi rica em zinco, epoxi MIO e pintura de cobertura de acabamento de poliuretano. A espessura do filme de pintura não é menor do que 90um.
3.O posicionador tipo rolos adota válvula proporcional elétrohidráulica e sensor de deslocamento para controle de precisão.
4.Este posicionador para soldagem utiliza interface homem máquina e operação por ecrã de toque, que é rápida e conveniente.
5.Este posicionador tipo rolos também pode ser equipado com sistema de monitoramento. Estão disponíveis sistemas de soldagem a CO2 e soldagem SAW.
6.O posicionador tipo rolos é movido a motor elétrico e controlado por inversor, que é controlado com o rolo de transporte.
7.Comparado com posicionador tipo rolo tradicional, a eficiência deste posicionador para soldagem pode ser aumentada em até 80%.

Descrição
Primeiramente, colocar as duas seções do tubo nos rolos transportadores e posicionador tipo rolo separadamente, mover a boca de jacaré até a emenda da peça de trabalho e iniciar o dispositivo hidráulico. O vão da emenda e erro de extremidade podem ser ajustados através do dispositivo hidráulico, quatro cilindros hidráulicos e movimento axial da boca de jacaré. Então o posicionamento para soldagem está pronto.

Em segundo lugar, soltar o dispositivo hidráulico, girar a peça de trabalho, ajustar o cilindro hidráulico novamente e prosseguir com a soldagem. Fazer assim até terminar toda a circunferência. Após encerrar a soldagem, a peça de trabalho é transportada através de empurramento e levantamento do posicionador tipo rolos e rolo de elevação assim como coordenado com o deslocamento do posicionador de solda. Depois de terminar o encaixe, o tubo é transportado para o próximo processo através do deslocamento do posicionador tipo rolos para a soldagem interna e externa e teste ultrasônico.

Componentes
Este posicionador tipo rolos boca de jacaré inclui: posicionador tipo rolos boca de jacaré, posicionador rotativo, posicionador rotativo tipo transmissor, corrêia de alimentação, sistema hidráulico, solda a CO2 e sistema elétrico. Este posicionador para soldagem pode combinado com o posicionador rotativo tipo móvel. Pode realizar o encaixe de peças de trabalho e soldagem de flanges em peças de trabalho.

CMG é um profissional fabricante de posicionador para soldagem na China. Nossos produtos principais incluem máquina de corte CNC, linha de produção de vigas, máquina de solda e linha de produção de torres eólicas. O laboratório de soldagem e de testes físicoquímicos foram contruídos para o desenvolvimento e teste de novos produtos assim como para o treinamento dos operadores. Nosso posicionador tipo rolos boca de jacaré é fabricado de acordo com as normas ISO9000. Além disso, utilizamos ERP para gerenciar as vendas, projetos e processo de produção.
