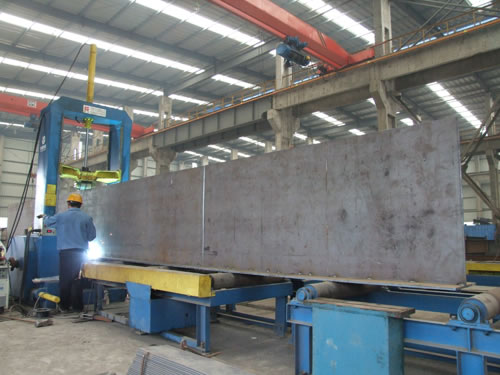

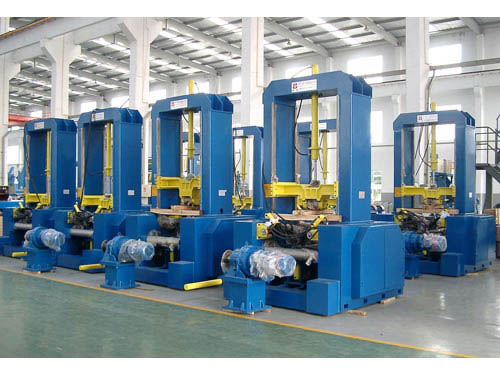

Linha de Montagem de Viga H

Linha de Montagem de Viga H

Características
1.Esta linha de montagem de viga H adota controlador acoplado PLC com ponto de solda automático e rápida velocidade de montagem.
2.Há um dispositivo de alinhamento manual na saída, tornando o alinhamento do aço preciso e de fácil operação.
3.A nova máquina de montagem automática de viga H Z20B apresenta o motor de transmissão principal e o redutor na metade do lado de baixo da viga, o que reduz a largura da área ocupada.
4.Comparados com o de cilindro e o tipo de posicionamento mecânico, esta linha de montagem de viga H possui as vantagens de alta precisão, elevada força de fechamento, melhor estabilidade e rigidez.
5.O dispositivo de fixação adota acoplamento deslizante tipo trilho que pode ajustar o afastamento de forma precisa e evitar que o alongamento do mancal afete a precisão quando montando vigas H de tamanho pequeno, e também pode evitar a substituição desta peça devido ao desgaste.
6.Esta linha de montagem de viga H adota cama com rolos e controle de frequência.
7.Os cilindros de fixação são conectados por colares excêntricos que podem realizar o giro delicado do centro de precisão (teoricamente centro de precisão ＜1mm).
8.O cilindro de fixação possui ajustes na frente e atrás, e um total de quatro grupos superiores e inferiores em duas camadas. Esta estrutura apresenta um melhor endireitamento de deformação da chapa e melhora o centro de precisão.

Descrição
Esta linha de montagem de viga H é utilizada principalmente para a soldagem e montagem de chapas cortadas em vigas H. Também é adequada à produção de vigas de aço para suporte leve e pesado. A máquina de montagem automática de viga H consiste em estrutura principal, esteira transportadora, estação hidráulica, solda a CO2  e controle elétrico.

Parâmetros da Máquina de Montagem Automática de Viga H：

Modelo Tamanhos Tamanho de flange Comprimento Peça de Trabalho (mm) Velocidade de Montagem (mm/min) Potência (KW))
Espessura (mm) Altura (mm) Espessura (mm) Largura (mm)
Z20B 80 160-2000 80 150-800 4000-15000 0.5-6 м/мин 9.5
Z15 50 200-1500 60 200-800 11.7
Z18 50 200-1800 60 200-800
Z20 50 200-2000 60 200-800
Z25 50 200-2500 60 200-1000
Z30 50 200-3000 60 200-1000

Embalagem e Transporte
1.Estrutura embalada com embalagem transparente, controle elétrico e máquina de soldagem em caixa de madeira compensada.
2.Transporte marítimo ou por caminhão.

Somos fabricantes profissionais de linha de montagem de viga H na China. Nossos principais produtos incluem máquina de corte CNC, equipamento de processamento de aço, máquina de solda e linha de produção de torres para aerogeradores. Nossa máquina de montagem automática de viga H é popular entre seus usuários e recebeu o famoso prêmio nacional Gold Award. Alcançamos a gestão padronizada para garantir a mais alta qualidade de nossa linha de montagem de viga H.
