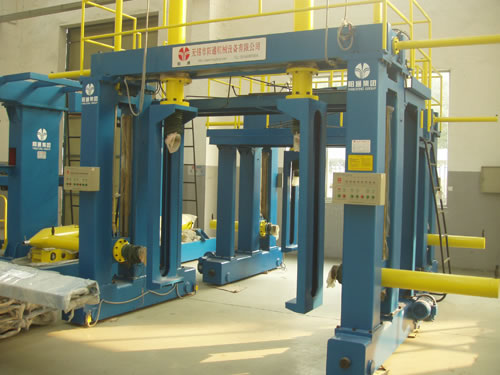

Линия Сборки U-образных Балок

Линия Сборки U-образных Балок

Особенности
1.Основные компоненты данной линии сборки балок прошли процесс закалки и упрочнения после сварки.
2.Передвижение портала обеспечивается за счет двухскоростного двигателя. Скорость ранжируется от 4 до 6 м/мин.
3.Данная линия сборки состоит из портала, поддерживающего рабочего стола, конвейера, гидравлической системы, блока электроуправления.
4.Направляющие отличаются грузоподъемностью в 38 кг/м. Высокопрочный тяговой стержень располагается между двумя направляющими и не допускает растяжения направляющих во вне, благодаря противодействию левого и правого масляного цилиндра. Поэтому данная линия отличается высоким качеством и стабильностью работы.
5.Линия сборки U-образных балок обеспечивает переворачивание детали на 90 градусов, для гарантии сварки с положения снизу.

Описание
Данная линия сборки используется для производства коробчатых и U-образных балок. Металлическая плита помещается на поддерживающий стол блок централизации. Для перемещения детали и портала служит электродвигатель.  Верхний и боковые прессующие цилиндры обеспечивают прочность фиксации для процесса сварки.

Параметры Линии Сборки U-образных Балок：

Модель UBZ12 UBZ15
Размер детали 300-1200 300-1500
Толщина детали (мм) ≤80
Максимальная грузоподъемность (т) 20
Скорость портала (м/мин) 4/6
Давление гидравлической системы (МПа) 16
Максимальное давление бокового цилиндра (т) 15
Максимальное давление верхнего цилиндра (т) 30

Упаковка и Транспортировка
1.Основной двигатель данной линии сборки балок не требует специализированной упаковки, однако все компоненты электроуправления упаковываются в деревянный короб.
2.Данное оборудование доставляется морем.

Основанная в августе 1985 году, компания China Machinery Group (Wuxi) Co., Ltd специализируется на производстве сварочного оборудования и линий сборки балок. Мы предлагаем машины снятия кромок, гибочное оборудование 10000 т с ЧПУ, линии предварительной обработки стального листа 2.2 м. Также мы предлагаем линии производства коробчатых балок, линии сварки двутавровых балок, оборудование резки, сварочное оборудование.
