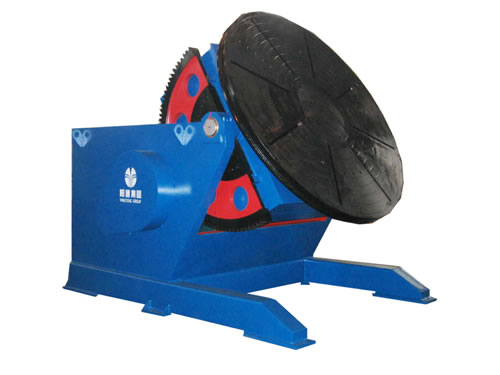

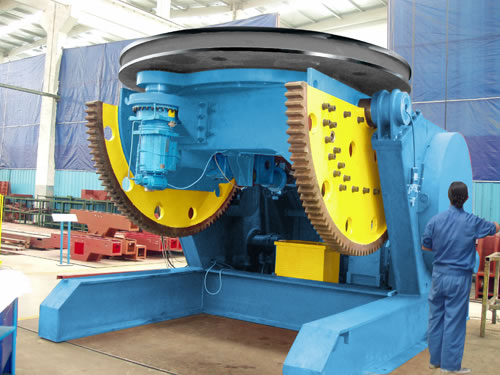

Сварочный Манипулятор HB/ZHB

Сварочный Манипулятор HB/ZHB

Описание
Сварочный манипулятор использует электрическое переворачивание и вращение для того, чтобы деталь находилась в желаемом положении при сварке. В зависимости от положения при сварке верстак может поворачиваться на определенный угол  (0 ° ~ 120 °) и может плавно поварачиваться на любой наклонный угол. Поворотный механизм оснащен моторным приводом, поэтому возможно точно регулировать скорость оборудования и точно и надежно фиксировать положение.

Модель HB3 HB6 HB12 HB20 HB30 HB50 HB80 HB100 HB150 HB200 HB300 HB500
Грузоподъемность (кг) 300 600 1200 2000 3000 5000 8000 10000 15000 20000 30000 50000
Скорость вращения (об/мин) 0.2-2 0.1-1.1 0.1-1.1 0.09-0.9 0.08-0.8 0.07-0.7 0.06-0.6 0.06-0.6 0.05-0.5 0.05-0.5 0.04-0.4 0.04-0.4
Скорость уклона (об/мин) ≈0.9 ≈0.8 ≈0.5 ≈0.4 ≈0.3 ≈0.15 ≈0.15 ≈0.14 ≈0.14 ≈0.14 ≈0.1 ≈0.1
Диаметр рабочего стола (мм) ￠600 ￠800 ￠1000 ￠1200 ￠1400 ￠1600 ￠2000 ￠2000 ￠2200 ￠2500 ￠3000 ￠4000
Максимальная эксцентричность (мм) 150 150 200 250 250 250 200 200 200 200 200 200
Максимальное расстояние центра тяжести (мм) 200 250 250 300 400 400 400 630 630 630 630 800
Угол уклона рабочего стола 0-120°
Мощность двигателя вращения (кВт) 0.37 0.37 0.75 1.1 1.5 2.2 2.2 3 4 5.5 7.5 11
Мощность двигателя наклона (кВт) 0.37 0.55 1.1 1.5 2.2 3 4 4 5.5 7.5 11 18.5
Диаметр вращения  90° (мм) ≤1000 ≤1500 ≤1570 ≤1900 ≤2300 ≤2600 ≤3000 ≤3100 ≤3400 ≤3400 ≤4200 ≤5700
Режим настройки скорости Частотно-регулируемый электропривод

China Machinery Group  является профессиональным производителем сварочных манипуляторов в Китае. Наши сварочные манипуляторы НВ имеют функцию вращения и переворачивания, для позиционирования детали в нужном положении. Рабочий стол может наклоняться на заданный угол и вращаться под этим углом. Данные сварочные манипуляторы НВ применяются для производства газовых баллоном, стальных конструкций, в металлругии, химической индустрии и др. Наше оборудование отличается надежностью и высоким качеством. Наша компания гарантирует поставку лучшего оборудования нашим клиентам.
