Máquina volcadora de vigas en H

Introducción
Para reducir la frecuencia de operación y mejorar la eficiencia, configuramos la máquina de volcar viga hueca con la máquina volcadora hidráulica. Esto puede ayudar a conseguir la transferencia automática y el volteo durante el proceso de soldado y enderezado.

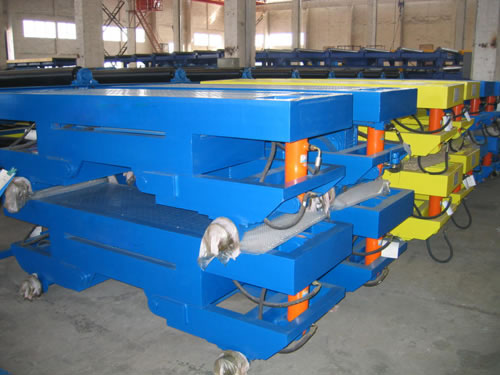

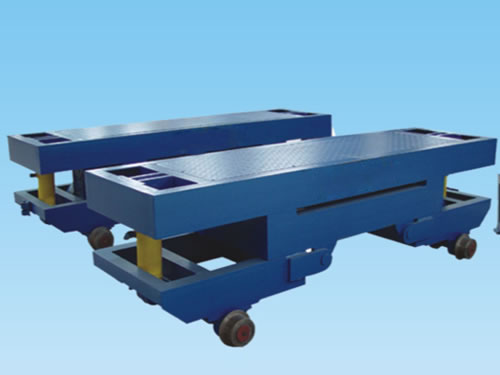

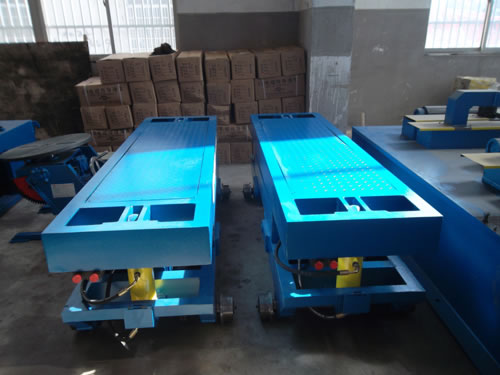

1. Máquina volcadora YZJ20
Especificación

Levantamiento de peso (t/set) 20
Carrera del levantador (mm) 80
Presión (MPa) 16
Diámetro del cilindro de aceite (mm) 80 × 2
Potencia del motor en movimiento (Kw) 1. 5
Velocidad (m/min.) ≈ 5
Distancia de tramo central (mm) 700

Características
1. La máquina volcadora de vigas en H está constituida por un bastidor principal, un sistema hidráulico y un sistema de control electrónico. El armazón principal está estructurado en el soporte de elevación, cremallera de transporte activa, cremallera de transporte pasiva y motor reductor de movimiento.
2. Durante el trabajo, la cremallera de esta máquina eleva la pieza desde los rodillos hasta el ascensor integrado sincronizado de dos cilindros. Esto puede evitar la baja estabilidad de la estructura de intersección de un sólo cilindro. La máquina de volcar viga hueca es capaz de mover la pieza adelante y atrás con la ayuda del motor reductor de movimiento. El tanque de remolque de cadena se usa para remolcar la tubería de aceite y el cable. El sistema de control electrónico de la máquina de soldadura voladiza, hace la operación simple. Esto hace que la máquina sea segura, fiable y de estructura compacta.

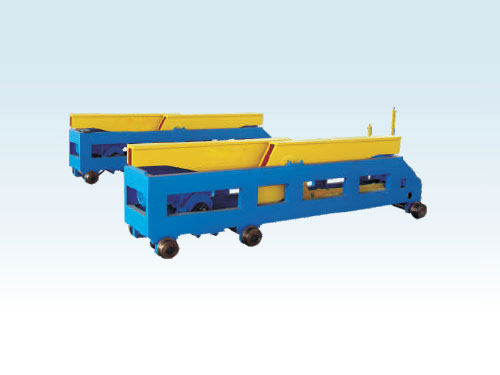

2. Máquina volcadora hidráulica de 60°
Parámetros

Ángulo 0-60°
Peso de la pieza (t/set) 20
Diámetro del Cilindro de aceite (mm) 125
Presión (MPa) 16

Características
La máquina volcadora hidráuilica de 60° consiste en una cremallera, armazón en L, cilindro hidráulico y varilla de union sincronizada. Cada 6 armazones en L constituyen 1 set que es manejado por tres cilindros y una varilla de unión sincronizada. El ángulo de inclinación puede ser elegido o ajustado a traves de los interruptores de carrera y se mostrarán en el dial.

3. Máquina de volcar viga hueca
Incluye una máquina volcadora móvil de 90º y una hidráulica de 180º.mobile 90° and 180° hydraulic overturning machine.

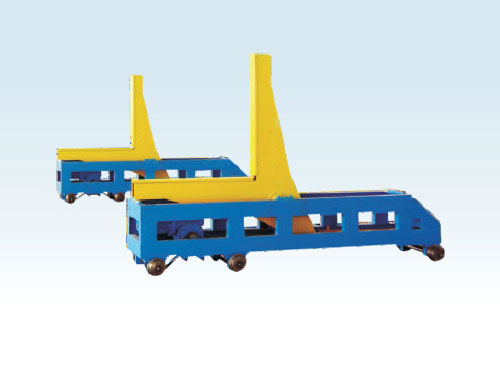

  • Máquina volcadora móvil de 90º
  • Máquina volcadora móvil de 180º

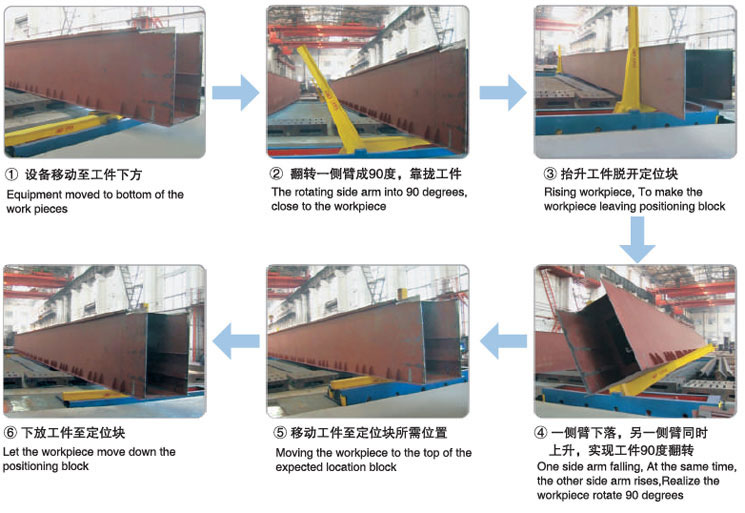

Procedimientos de Máquina volcadora hidráulica

90°

1. Mover la máquina y ponerla justo debajo de la pieza.
2. Deslizar un brazo en el lateral en 90º
3. Recoger la pieza y posicionar
4. Descender el brazo lateral
5. Mover la pieza de trabajo a la posición de bloqueo
6. Bajarlo hasta la posición de bloqueo

180°
Darle la vuelta 180º a la pieza para que se pueda usar con dos máquinas de 90º.
