Unidad de recuperación de flujo suspendido

Introducción
El dispositivo de recuperación de soldadura YS-GHS es uno de nuestros productos más maduros desde que comenzamos a fabricarlo en 2006. Se usa una válvula automática suspendida cuyo anillo de sellado es fácil de cambiar. Incluso si la válvula es almacenada, no sera dañada. Como fabricante professional de unidad de recuperación de flujo suspendido, CMG ofrece varios tipos de máquinas a elegir. Las máquinas YS-GHS-AR2 y YS-SR están equipadas con atemperadores que son automáticamente controlados por controladores inteligentes de temperatura. Además, las máquinas YS-GHS-A2 y YS-GHS-AR2 pueden ser usadas con secadores de aire YS-KC04 si el lugar de trabajo es húmedo. La YS-GHS se ha mejorado notablemente en transporte, manejo y fiabilidad.

Parámetros de la unidad de recuperación de flujo suspendido

Modelo de dispositivo de recuperación de soldadura GHS-A(R)2-80 GHS-A(R)2-100 GHS-A(R)2-150
Voltaje de trabajo 380 V/50 HZ
Potencia del motor 1.5 kw/2P 2.2 kw/3P 3 kw/4P
Presión de trabajo negativa  -0.012 Mpa a -0.035 MPa
Distancia de recuperación (m) 4-16
Velocidad de recuperación (Kg/min) 6-12
Capacidad de soldadura (Kg) 80
Presión de evacuación (MPa) 0.4-0.8
Distancia de transporte (m) 8-16
Peso de la máquina (Kg) 150
Dimensiones de la máquina (mm) 1020 × 500 × 1500
Potencia calefactora (Kw) 2

Imágenes
1. Unidad de recuperación de flujo suspendido totalmente automática
Las siguientes fotografías son para la unidad de recuperación de flujo suspendido de alimentación contínua YS-GHS-A2, que está compuesta de las principales máquinas y los transportadores suplementarios de soldadura. Están disponibles para aceros de gran tamaño y recuperación de soldadura de largo tiempo.

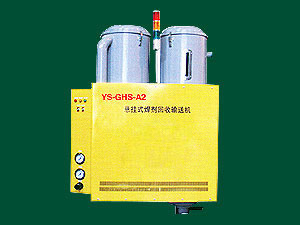

  • YS-GHS-A2
  • YS-L

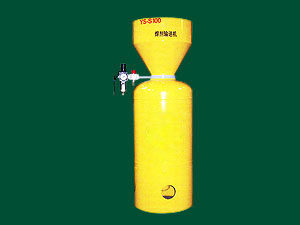

  • YS-S

2. Unidad de recuperación de flujo suspendido general
El modelo YS-GHS-B usa válvulas de caucho de mariposa y sistemas de conducción de cilindros como cuerpos principales de válvulas. Los anillos de sellado están hechos de caucho, así que si son almacenados, los cuerpos de las válvulas pueden resultar dañados, por lo que deberán ser reemplazados. Los anillos de sellado no están disponibles para máquinas de tipo calor. Las siguientes imagines muestran cómo se conecta la YS-GHS-B. La YS-GHS-B es la misma que la GHS-A1 es apariencia, método de instalación y aplicaciones. Además, se puede instalar el controlador de alerta para el nivel de recuperación si es necesario.

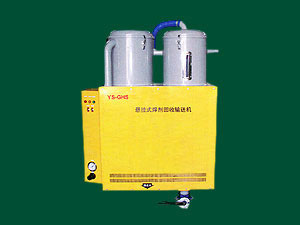

  • YS-GHS-B
  • YS-L

Parámetros para la unidad de reuperación de flujo suspendido

Modelo No. GHS-A-80-B GHS-A-100-B GHS-A-150-B
Voltaje de trabajo 380 V/50HZ
Potencia del motor 1.5 kw/2P 2.2 kw/3P 3 kw/4P
Presión de trabajo negativa -0.012 Mpa a -0.035 MPa
Distancia de recuperación (m) 4-16
Velocidad de recuperación (Kg/min) 6-12
Capacidad de soldadura (Kg) 80
Presión de evacuación (MPa) 0.4-0.8
Distancia de transporte (m) 8-16
Peso de la máquina (Kg) 150
Dimensiones de la máquina (mm) 1020 × 500 × 1500
