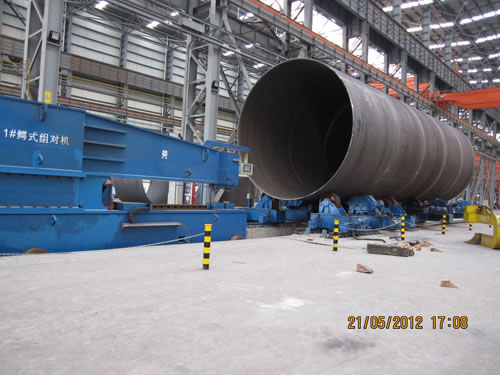

Rodillo para soldadura tipo boca de cocodrilo

Características
1.Las principales partes estructurales de este rodillo para soldadura tipo boca de cocodrilo son templadas después de la soldadura y luego pasadas a través de un tratamiento de pulido con arena y bien mecanizado.
2.El tratamiento de pulimento con arena es de hasta 2.5 grados, y la pintura incluye zinc cebador epóxico, pintura epoxi MIO y pintura tope de poliuretano. El grosor de la capa de pintura es no menor a 90um.
3.Este rotador de soldadura adopta una válvula electrohidráulica proporcional y un sensor de desplazamiento para el control de precisión, garantizando la distribución uniforme del error de borde.
4.Este rodillo para soldadura tipo boca de cocodrilo emplea una interfase humano-máquina y operación con pantalla táctil, lo que es conveniente y rápido.
5.Este rotador para montaje también puede ser equipado con un sistema de monitoreo.
6.También está el sistema de soldadura Co2 o sistema de soldadura SAW en el extremo final.
7.Este rodillo para soldadura tipo boca de cocodrilo es conducido por un motor eléctrico, la velocidad es controlada por un inversor, el cual está controlado en unión con el rodillo giratorio de transportación.
8.Comparado con el rotador para montaje de soldadura tradicional, la eficiencia del rodillo para soldadura tipo boca de cocodrilo puede ser mejorada en un 80%.

Descripción

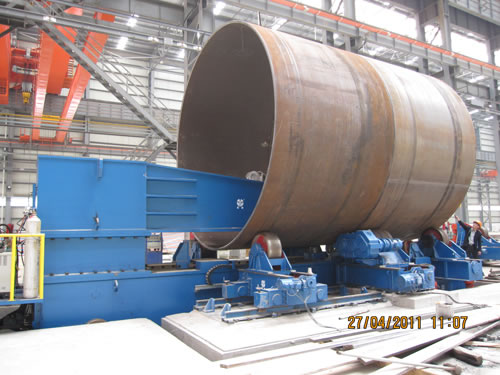

Primeramente, por favor coloque las dos secciones de los tubos en el grupo de rodillos giratorios y monte el rotador de soldadura separadamente, mueva el rodillo para soldadura tipo boca de cocodrilo en la costura de la cubierta, e inicie el dispositivo hidráulico. El espacio de costura y el error de borde pueden ser ajustados a través del dispositivo de empuje hidráulico, cuatro cilindros hidráulicos y el eje móvil de la boca de cocodrilo. Luego la posición de soldadura está lista.
Segundo, por favor libere el dispositivo hidráulico, rote la pieza de trabajo, ajuste el cilindro hidráulico nuevamente, y continúe con la soldadura de puntos nuevamente. Hágalo así y hasta finalizar una circunferencia. Luego de finalizar la soldadura de puntos, la pieza de trabajo es transportada a través del empuje y la elevación del rodillo para soldadura tipo boca de cocodrilo y los rodillos de elevación de manera coordinada con el rotador de soldadura de desplazamiento motorizado. Después de terminado todo el montaje, el poste es transportado al siguiente proceso por el desplazamiento del rodillo para soldadura tipo boca de cocodrilo para la soldadura interna y externa del anillo y para la prueba ultrasónica.

Componentes

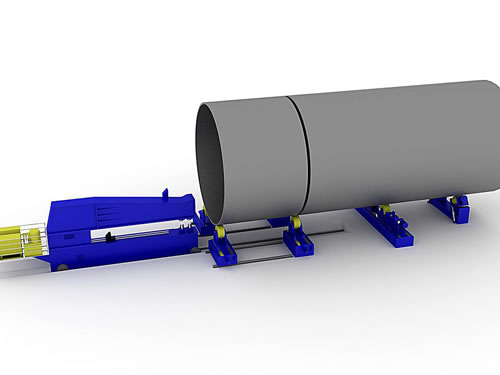

Este rodillo para soldadura tipo boca de cocodrilo incluye: rotador de soldadura de montaje tipo boca de cocodrilo, rodillo giratorio de tipo fisión y rodillo giratorio de tipo transición, transportador de alimentación, sistema hidráulico, sistema de soldadura CO2 y sistema eléctrico. Este rodillo para soldadura tipo boca de cocodrilo puede combinarse con el rodillo giratorio tipo móvil. Este puede realizar el montaje de las coberturas y de la brida y de los puntos de soldadura.

CMG es un fabricante y proveedor profesional del rotador de soldadura en China. Nuestros productos principales incluyen la máquina cortadora de CNC, línea de soldadura de viga, equipo soldador y línea de producción de torres de viento. El laboratorio de soldadura y el salón de pruebas fisicoquímicas fueron construidos para el desarrollo y prueba de nuevos productos y para la formación y entrenamiento de usuarios. Nuestro rodillo para soldadura tipo boca de cocodrilo es fabricado de acuerdo al sistema de calidad ISO9000. Adicionalmente, nosotros usamos ERP para gestionar las ventas, diseño y proceso de producción.
