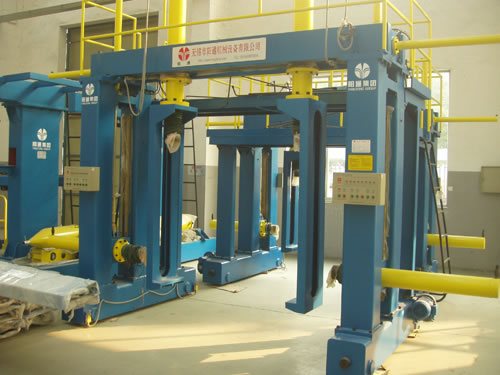

Máquina de montaje de viga de caja U

Características
1.Todos los componentes de esta línea de ensamblado de vigas pueden operarse de forma segura por el tratamiento para quitar el estrés aplicado luego de la soldadura.
2.El pórtico de recorrido está hecho con motor de velocidad doble. La velocidad de traslado es de 4m/min o 6 m/min.
3. Esta máquina de montaje de viga de caja U está compuesta por un pórtico, soporte de mesa de trabajo, transportadora, sistema hidráulico y sistema de control eléctrico.
4.Los rieles guías adoptan el tipo pesado estándar de 38Kg/m. Hay una varilla de tracción de alta intensidad entre estos dos rieles, evitando que los carriles guía se estiren hacia afuera a causa de la fuerza contraria de los cilindros de aceite izquierdo y derecho. Sin embargo, esta línea de ensamblado de vigas puede asegurar la alta cualidad y estable operación.
5.La máquina de montaje de viga U y de caja de vigas pueden ser volteada 90º grados hacia ambos lados, asegurando que toda la soldadura manual pueda estar en la posición de soldadura plana, evitando la sobrecarga de la posición de soldadura causada por la dirección simple de volteo de 90º grados.

Descripción

Esta máquina de montaje de viga de caja U es principalmente usada para el montaje de viga U y viga de caja. La placa es colocada en los soportes con un dispositivo de centrado auxiliar. La línea de ensamblado de vigas de caja U usa un motor de unidad eléctrica para realizar el recorrido del pórtico. La prensa de cilindro superior  y la prensa de cilindro lateral pueden presionar las placas para finalizar el montaje y realizar la soldadura de punto.

Parámetros de la máquina de montaje de viga de caja U：

Modelo	UBZ12	UBZ15
Tamaño adecuado de la pieza de trabajo	300-1200	300-1500
Grosor adecuado (mm)	≤80
Máxima capacidad de carga (t)	20
Velocidad de desplazamiento del pórtico (m/min)	4/6
Presión hidráulica (MPa)	16
Presión máxima de los cilindros laterales (t)	15
Presión máxima de los cilindros superiores (t)	30

Embalaje y transporte
1.El motor principal de esta línea ensambladora puede ser embalado. El gabinete eléctrico usa un cajón de plywood.
2.Esta máquina de montaje de viga de caja U puede ser transportada por camión y por vía marítima.
