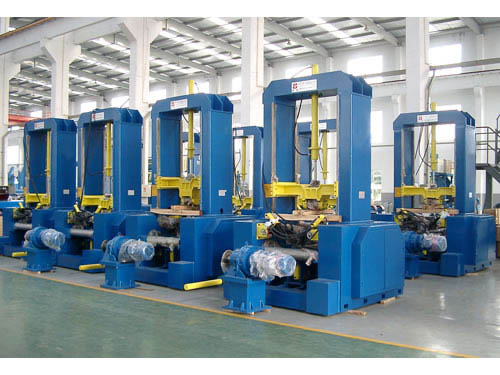

Equipo de montaje de viga H

Características
1.Este equipo de montaje de viga H adopta un control incorporado PLC con una soldadura automática por puntos y una velocidad rápida de montaje.
2.Este sistema de ensamblaje para viga H tiene un dispositivo de alineación manual en el extremo de salida haciendo que la alineación del acero sea precisa y de fácil operación.
3.El nuevo tipo de equipo de montaje de viga H modelo Z20B pone el motor principal de la transmisión y el reductor en el centro de la viga inferior, lo que reducirá el ancho del campo ocupado.
4.Comparada con la conducción de los cilindros de aceite y el tipo de posicionamiento mecánico lateral, este equipo de montaje de viga H posee una alta precisión avanzada, gran fuerza de pinzas, mejor estabilidad y rigidez.
5.El dispositivo deslizante de sujeción adopta un tipo de carril rectangular de deslizamiento doble con el que se puede ajustar el espacio de resbalamiento de forma precisa y evitar la extrusión excesiva del casquillo deslizante que afecte la precisión, cuando se monta una viga H pequeña, y también puede evitar el reemplazo de esta pieza debido al desgaste después de un largo tiempo de uso.
6.Este equipo de montaje de viga H adopta un lecho de rodillo y un control de frecuencia.
7. Todas los rodillos sujetadores están conectados por un eje excéntrico, el cual puede realizar un ajuste fino de la precisión de centrado (teóricamente centrado de precisión＜1mm).
8.El rodillo sujetador adopta un arreglo frontal y trasero, un total de cuatro grupos y dos capas arriba y abajo. Esta estructura tiene un mejor enderezamiento para la deformación de placa y mejoramiento de la precisión de centrado.

Descripción

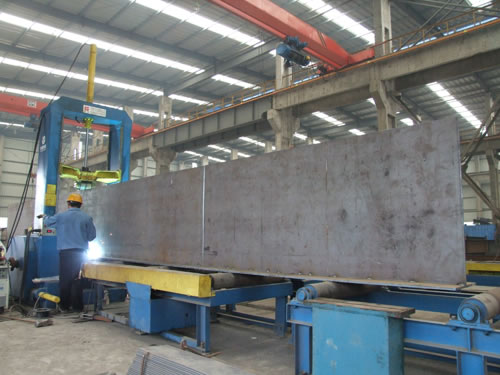

Este equipo de montaje de viga H es principalmente usado para la soldadura de puntos y montaje de las placas de corte para las vigas H. También es muy adecuado para la fabricación, tanto para el acero de baja resistencia, como para el de alta resistencia. Este sistema de ensamblaje para viga H consta de un marco, banda transportadora, estación de bombeo hidráulico, poder de soldadura Co2 y caja de control eléctrico.

Parámetros de la equipo de montaje de viga H：

Embalaje y transporte
1. La estructura principal se embala. La caja de control eléctrico y la fuente de poder de soldadura son empaquetados en una caja de plywood.
2. Son transportados por vía terrestre o marítima.

Nosotros somos un fabricante y proveedor profesional de la equipo de montaje de viga H en China. Nuestro principal producto incluye la máquina de corte CNC, línea de producción de estructura de acero, máquina soldadora y línea de producción de soldadura de torre eólica. Nuestro sistema de ensamblaje para viga H es popular entre nuestros usuarios y ha ganado el famosos Premio Nacional de Oro.
