Блок Переворачивания и Транспортировки Двутавровых Балок

Описание
Для снижения уровня использования рабочей силы и максимизации эффективности, мы оснастили линию производства двутавровых балок блоком переворачивания и транспортировки двутавровых балок. Данный блок обеспечивает автоматическую передачу балки и ее переворачивания для процесса сварки или правки.

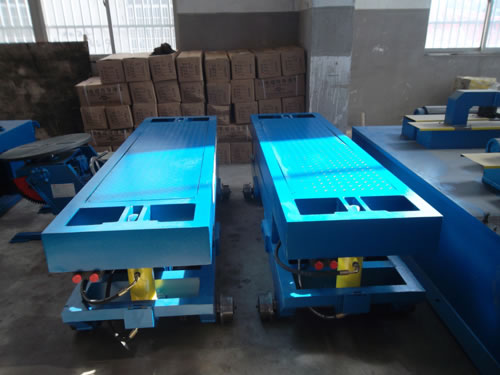

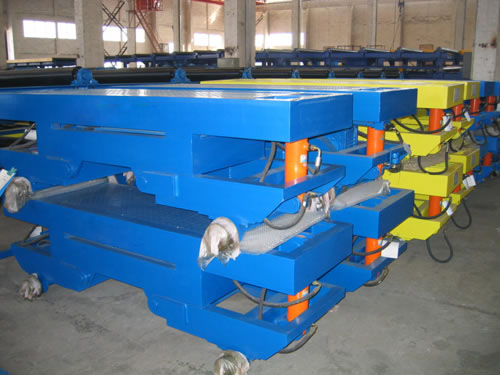

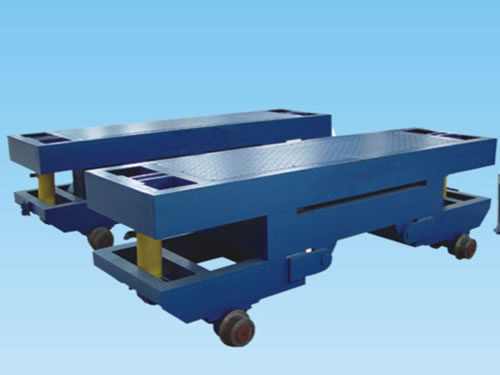

1. Машина транспортировки двутавровой балки YZJ20

Спецификации

Вес подъема (т/раз) 20
Ход подъема (мм) 80
Давление (МПа) 16
Диаметр масляного цилиндра (мм) 80 × 2
Мощность двигателя (кВт) 1. 5
Скорость (м/мин) ≈ 5
Центральное расстояние стола (мм) 700

Особенности
1. Машина транспортировки двутавровой балки состоит из основной рамы, гидравлической системы и блока электронного контроля. Основная рама оснащена подъемной базой, подвижной полкой (активное передвижение), подвижной полкой (пассивное передвижение), редуктором.
2. Во время работы полка данной машины поднимает деталь, благодаря синхронной работе двух цилиндров. Это обеспечивает высокую стабильность и ровность подъема и передачи детали. Блок транспортировки двутавровой балки подходит для перемещения детали вперед/назад, при помощи редуктора двигателя. Тяговая цепь бака имеет масляную трубу и кабель. Система электронного контроля обеспечивает простоту управления машиной. Машина отличается безопасностью, надежностью и компактностью.

2.Гидравлический Блок Переворачивания на 60°

Параметры

Угол 0-60°
Вес детали (т/раз) 20
Диаметр масляного цилиндра (мм) 125
Давление (МПа) 16

Особенности
Гидравлический блок переворачивания двутавровой балки состоит из полки, L-образной рамы, гидравлического цилиндра и блока синхронизации. Каждая L-образная рама (из 6) состоит из трех цилиндров и блока синхронизации. Угол уклона может быть настроен при помощи регулировки шага, который выводится на экран.

3. Машина переворачивания балки
Машина осуществляет переворачивание балки на 90 и 180 градусов.

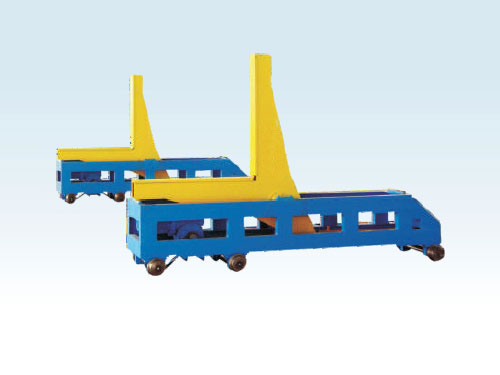

  • Мобильная гидравлическая машина переворачивания балки на 90°

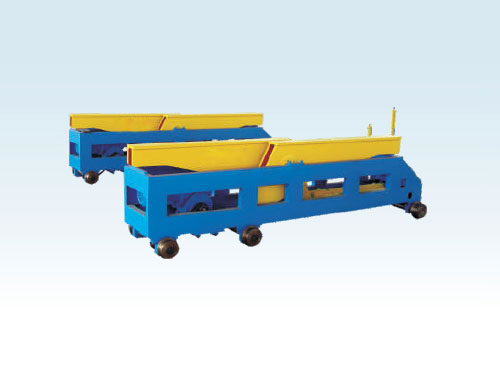

  • мобильная гидравлическая машина переворачивания балки на 180°

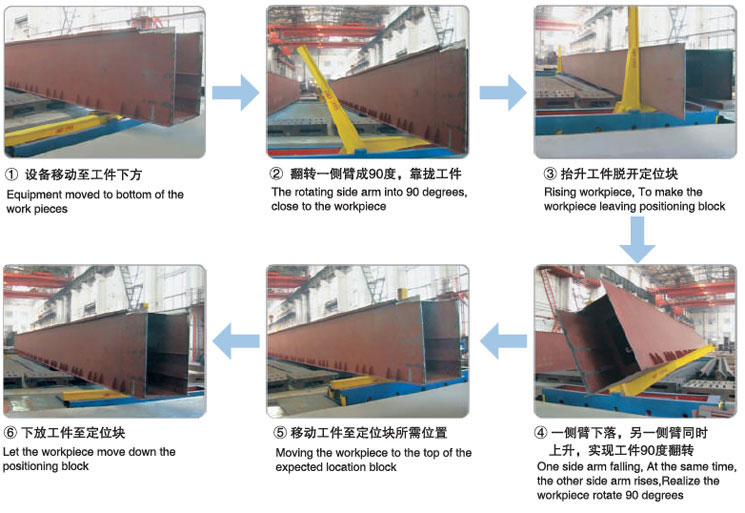

Процесс переворачивания балки на 90 градусов

1. Переместите машину под рабочую деталь.
2. Поверните боковую ручку на 90 градусов.
3. Зацепите деталь и расслабьте планку позиционирования.
4. Закрепите боковую ручку.
5. Переместите деталь с блоку позиционирования.
6. Опустите ее на блок позиционирования.

180 градусов
Поворот детали на 180 градусов осуществляется за счет вторичного переворачивания ее на 90 градусов.

Сопутствующие товары

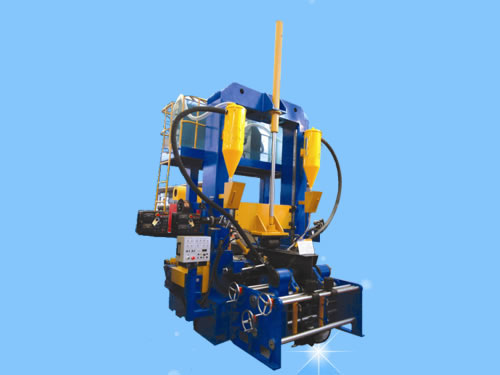

  • Линия Сварки, Сборки и Правки Двутавровых БалокЛиния сварки, сборки и правки двутавровых балок является высокоэффективным оборудованием, которое позволяет автоматически завершать процесс производства стальных двутавров. Сборка, дуговая сварки и правка полок балок происходит в едином цикле. Также данная машина позволяет экономить место и сводит к нулю необходимость установки транспортных блоков для передачи детали ...
