Стандартный Сварочный Манипулятор

Стандартный Сварочный Манипулятор

Описание

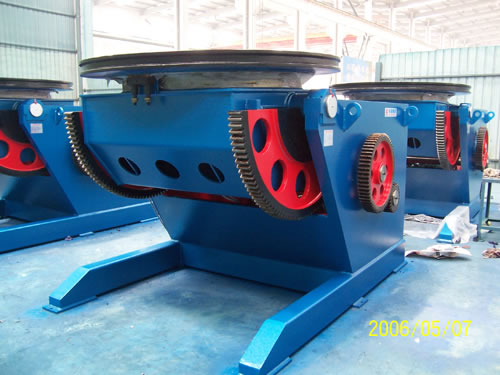

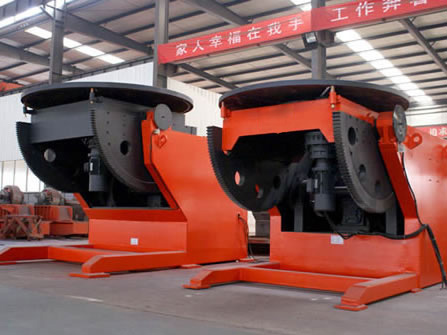

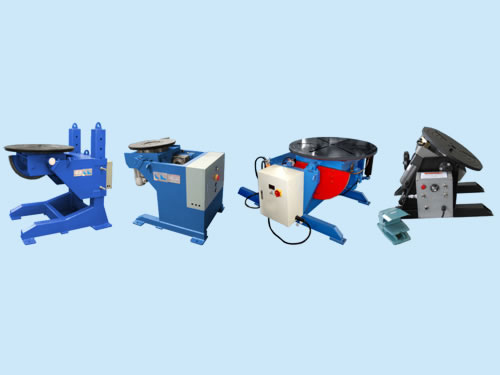

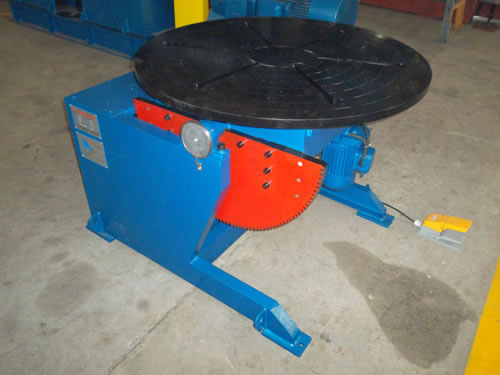

Стандартный сварочный манипулятор подходит для работы со всеми стандартными деталями. Он состоит из механизма вращения стола, механизма переворачивания, системы электронного контроля. Деталь сваривается и собирается при помощи функции вращения и переворачивания. Из-за расстояния от центра тяжести и нецентричности, следует выбирать крупные модели манипуляторов. Наша компания предлагает удобную схему для выбора правильной модели сварочного манипулятора, в зависимости от веса, формы детали и технологии обработки.

Особенности
1. Стандартный сварочный манипулятор отличается высокой точностью настройки скорости вращения, низким уровнем шума, отличной стабильностью и эффективностью.
2. Данный манипулятор оснащен преобразователем частоты для бесступенчатого переключения скоростей и гарантии стабильности и ровности вращения.
3. Грузоподъемность составляет 40000 кг (модель YHB-400).
4. Стандартный сварочный манипулятор оснащается червячной трансмиссией для передачи сигнала вращения рабочему столу. Стол может вращаться на постоянной скорости и под максимальным углом в 120 градусов при большом крутящем моменте.
5. Мы предлагаем различные режимы вращения: вращение под углом, вращение от конца к концу, вращение под углом от конца к концу, двойное вращение и др.

Параметры Стандартного Сварочного Манипулятора

Модель YHB-01 YHB-03 YHB-06 YHB-12 YHB-30 YHB-50 YHB-100 YHB-150 YHB-200 YHB-300 YHB-400
Грузоподъемность (кг) 100 300 600 1200 3000 5000 10000 15000 20000 30000 40000
Скорость вращения (об/мин) 0.3-3 0.2-2 0.09-0.9 0.09-0.9 0.05-0.5 0.05-0.5 0.02-0.3 0.03-0.3 0.03-0.3 0.08-0.2 0.08-0.2
Скорость переворачивания (об/мин) Вручную Вручную 1.1 0.67 0.23 0.14 0.14 0.14 0.14 0.1 0.1
Угол переворачивания  (°) 0-90 0-90 0-90 0-90 0-120 0-120 0-120 0-120 0-120 0-135 0-135
Размер стола (мм) Φ400 Φ600 Φ1000 Φ1200 Φ1400 Φ1500 Φ2000 Φ2000 Φ2200 Φ4500 Φ6500
Мощность двигателя вращения (кВт) 0.12 0.18 0.75 1.1 1.5 2.2 3 4 5.5 7.5 11
Мощность двигателя переворачивания (кВт) / / 0.75 1.1 1.5 3 5.5 5.5 7.5 2 * 5.5 2 * 7.5
Настройка скоростного режима Преобразователь частоты
Макс. Нецентричность (мм) 100 100 100 150 200 300 400 200 200 250 300
Макс. Расстояние до центра тяжести (мм) 100 100 100 100 150 200 250 500 600 1000 1200
Макс. Диаметр вращения (мм) Φ600 Φ800 Φ1500 Φ2050 Φ2100 Φ2500 Φ3240 / / / /

Наша компания является профессиональным производителем стандартных сварочных манипуляторов в Китае. Мы предлагаем настраиваемые роликовые вращатели, резательные машины с ЧПУ, линии производства двутавровых балок, линии правки полок двутавровых балок, сварочные манипуляторы, фрезеровочные машины, линии рециркуляции сварочного флюса и др. Мы предлагаем услуги по индивидуальному изготовлению оборудования, техническую поддержку и консультации, услуги по наладке, настройке и вводу в эксплуатацию техники, услуги по обучению персонала и др. Для получения более подробной информации, посетите наш сайт или свяжитесь с нами напрямую.
