Linha automática de produção de viga H

Linha automática de produção de viga H

Introdução

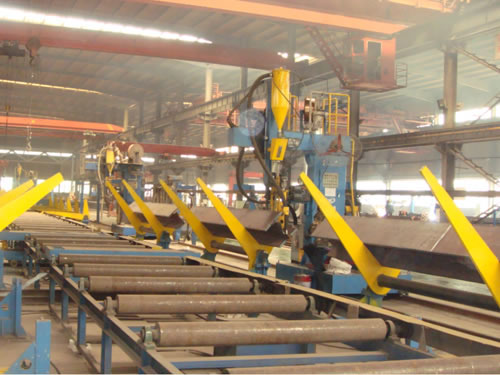

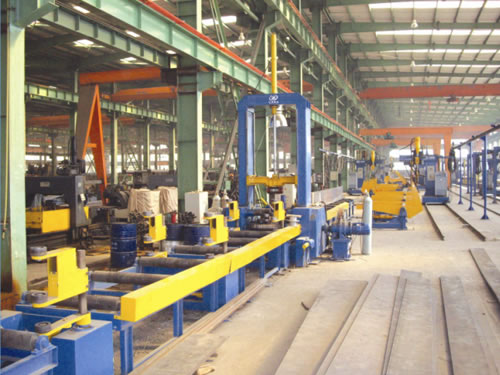

A linha automática de produção de viga H é capaz de executar as operações de corte, montagem, soldagem, endireitamento e polimento. É composta principalmente da máquina de corte CNC, máquina de montagem automática de viga H, soldador automático de pórtico ou soldador de consola, máquina endireitadeira da flange, jateadora, suporte de viragem de 60° e 90°. A linha de produção emprega operação conjunta. A peça é transportada através do suporte de viragem e esteira de rolo. A linha automática de produção de viga H é modular, podendo ser adicionado equipamento em seções variadas de processamento para aumentar a eficiência de trabalho.

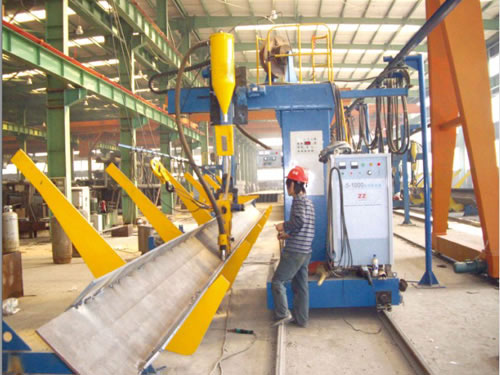

Máquina para solda tipo pórtico

Introdução
A máquina para solda tipo pórtico YZC é responsável pelo trabalho de solda da linha automática de produção de viga H. O trabalho é estável e a velocidade de retorno é rápida. O quadro principal e o soldador possuem controle integrado.

Características
1. Movida pelo sistema de movimento sincronizado de quatro rodas de eixo duplo, a nossa máquina para solda tipo pórtico opera firmemente.
2. O rastreamento automático da costura da solda é executado pelo confiável dispositivo mecânico de rastreamento de solda de três eixos.
3. Sua estrutura compacta ocupa menos espaço.
4. O controlador de velocidade de conversor de frequência contínuo permite movimentação estável.
5. O fluxo de solda é transportado e reciclado automaticamente.
6. O chapa inferior da mesa de trabalho tem uma janela de visualização da solda.

Parâmetros

Modelo Máquina para solda tipo pórtico YZC
Altura da alma (mm) 200-2000
Altura da flange (mm) 200-800
Comprimento da viga H (mm) 4000-15000
Modelo da máquina de solda Máquina automática de solda de arco submerso MZ-1000
Método de solda Solda de filete em posição horizontal
Velocidade de solda (m/min) 0.3-3
Velocidade de retorno (m/min) 4.5
Extensão do trilho (mm) 1150
Potência (kW) 2.2 (Potência da máquina de solda não inclusa)

Desde a fundação, temos nos dedicado a produção da linha automática de produção de viga H e da máquina para solda tipo pórtico. Nós trazemos constantemente as últimas tecnologias e técnicas do exterior e usamos para desenvolver e melhorar nossos produtos. Voltado ao cliente, nossa companhia fornece serviços ricos abrangendo da consultoria técnica, layout, transporte gratuito, instalação e depuração ao treinamento. Dentro do prazo de garantia, oferecemos conselhos técnicos e consultoria a qualquer hora. Visite nosso website para mais detalhes sobre a linha automática de produção de viga H.
