Equipamento de viragem e transporte

Introdução
Para reduzir a frequência de operação e melhoria de eficiência, nós configuramos a linha de produção de viga H com o macaco virador tombador, carrinho para transferência de viga H e suporte de viragem. Estes ajudam a executar a transferência e viragem automática durante o processo de solda e endireitamento.

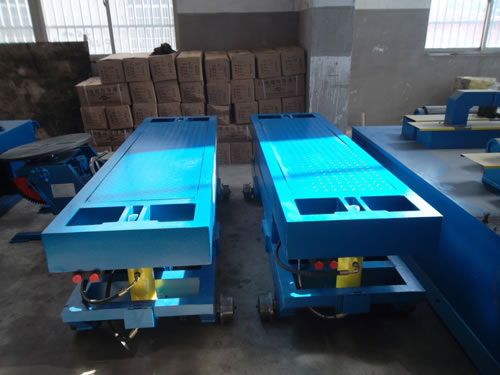

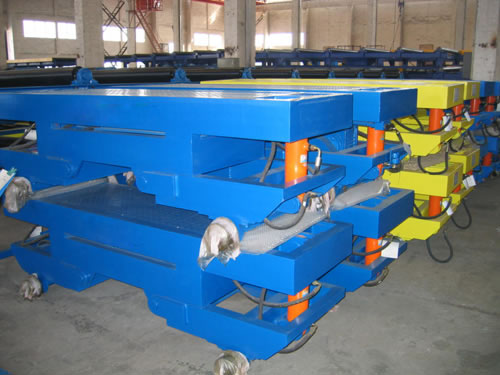

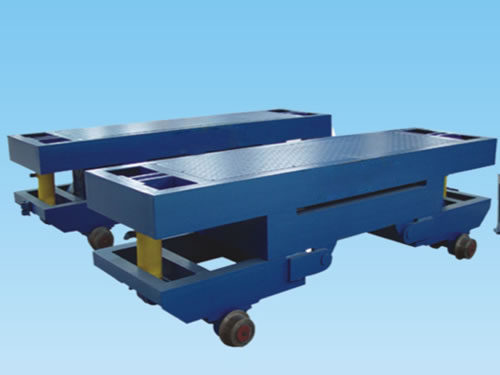

1. Carrinho para transferência de viga H YZJ20
Especificação

Capacidade de elevação (t/uni.) 20
Extensão de elevação (mm) 80
Pressão (MPa) 16
Diâmetro do cilindro de óleo (mm) 80 × 2
Potência do motor de movimento (kW) 1. 5
Velocidade (m/min.) ≈ 5
Distância do centro do trilho (mm) 700

Características
1. O carrinho para transferência de viga H é composta pelo quadro principal, sistema hidráulico e sistema de controle eletrônico. O quadro principal é estruturado pelo suporte de elevação, suporte de viagem ativo e passivo e redutor do motor de movimento.
2. Durante o trabalho, o suporte desta máquina eleva a peça do caminho do rolo através da elevação sincronizada integral de dois cilindros, evitando a instabilidade da estrutura de interseção de cilindro único. O carrinho para transferência de viga H é capaz de mover a peça para frente e para trás com a ajuda do redutor do moto. O tanque da corrente de reboque é empregado para rebocar o tubo de óleo e cabo. O sistema de controle eletrônico é controlado pela máquina de solda de consola, simplificando a operação. Além disso, a máquina é segura, confiável e de estrutura compacta.

2. Macaco virador tombador de 60°
Parâmetros

Ângulo   0-60°
Peso da peça (t/uni.) 20
Diâmetro do cilindro de óleo (mm) 125
Pressão (MPa) 16

Características
O macaco virador tombador de 60° é composta do suporte, quadro L, cilindro hidráulico e haste de ligação síncrona. Cada conjunto é composto por 6 quadros L, o qual é rodado por 3 cilindros e a haste de ligação síncrona. O ângulo de viragem pode ser configurado através do controle de extensão e é indicado no mostrador.

3. Máquina de viragem de viga
É composto pelo móvel de 90° e macaco virador tombador de 180°.

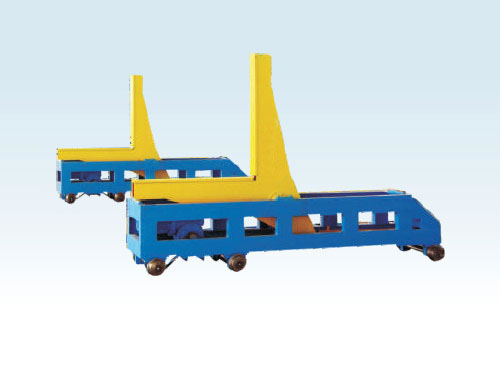

  • Macaco virador tombador de 90° móvel

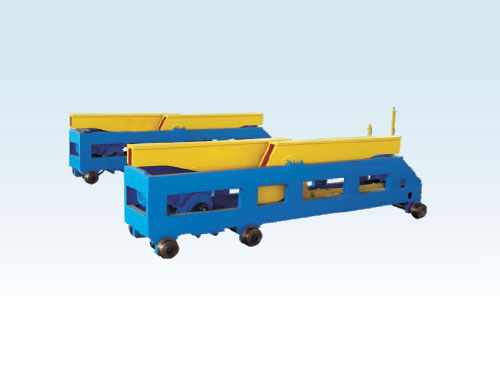

  • Macaco virador tombador de 180° móvel

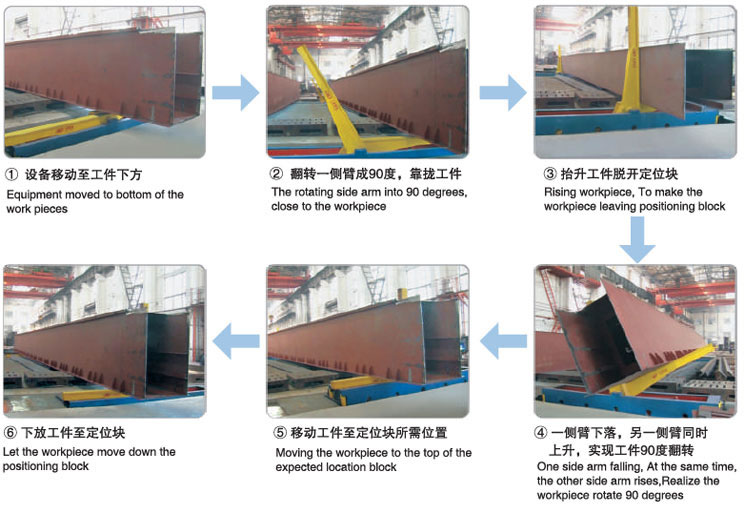

Procedimento do macaco virador tombador de viga

90°

1. Deslocar a máquina para que esteja embaixo da peça
2. Virar o braço lateral em 90°
3. Pegue a peça e afrouxe a mesa posicionadora
4. Descenda o braço lateral
5. Movimente a peça para o bloco posicionador
6. Coloque-a em cima do bloco posicionador

180°
A viragem de 180° pode ser executada por duas viragem de 90°.

produtos relacionados

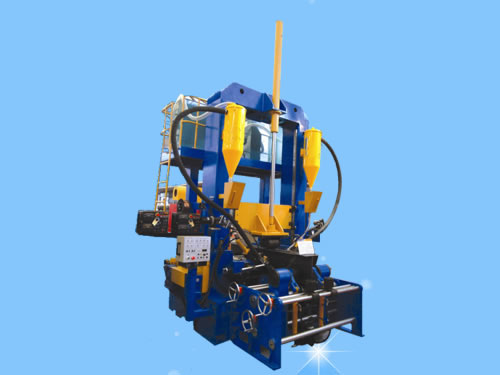

  • Máquina de solda de viga H A máquina de soldagem e endireitamento de viga H é um equipamento eficiente, que permite que a montagem da viga H, a soldagem de arco submerso e endireitamento de deformações na chapa flange sejam executadas simultaneamente. Além disso, tal máquina de solda de viga H ocupa menos espaço e reduzindo a transferência de uma máquina para a outra, o que melhora...
