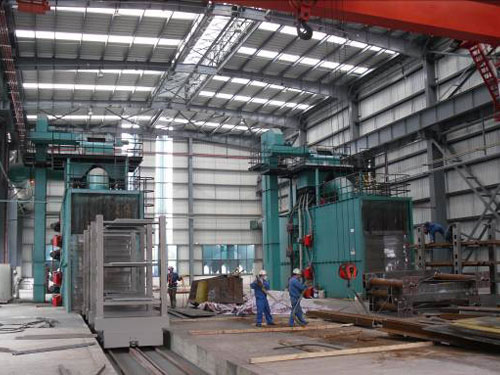

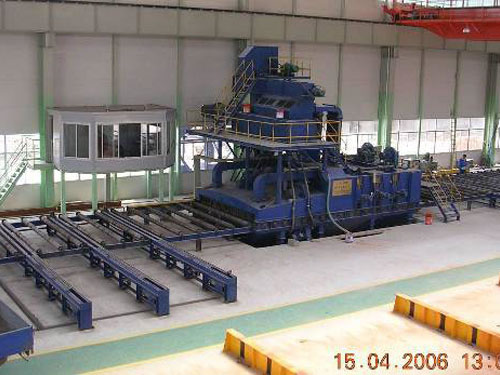

Linha de pré-tratamento de chapa de aço

Linha de pré-tratamento de chapa de aço

Introdução
As linhas de pré-tratamento de chapa de aço são usadas para retirar ferrugem em peças metálicas e aplicar uma camada de proteção na superfície dos mesmos antes do tratamento de solda. Pré-tratada pelo jateador a areia para chapa de aço, a superfície de aço é uniformemente desbastada com sulcos densos facilitando a pintura. Deste modo, as peças metálicas se tornam duráveis e protegidas contra corrosão. Por causa da limpeza de superfície, o aço processado é adequado para processo de corte CNC preciso. Além disso, o procedimento de jateamento e pintura aumenta a eficiência, diminui a intensidade de mão-de-obra e torna o processamento de aço bom para o ambiente.

Componentes
As linhas de pré-tratamento de chapa de aço são compostas por unidades cruzadas de carregamento de aço, esteira de rolos, limpadores de aço, câmaras de pré-aquecimento, jateamento de remoção de ferrugem, câmara de limpeza após o jateamento, esteira de inspeção, câmara de pintura, câmara de secagem, mesa de saída, unidade cruzada de descarregamento de aço, sistemas de remoção de poeira, sistema de spray de pintura, sistemas de controle eletrônico, etc. No jateador a areia para chapa de aço, controles programáveis são utilizados para tornar a operação fácil e a automação alta.

Parâmetros das linhas de pré-tratamento de chapa de aço

Nº Item Unidade Especificação
1 Modelo   JPG2.0 JPG2.5 JPG3.0 JPG3.5 JPG4.0 JPG4.5 JPG5.0
2 Largura das peças de aço mm 2000 2500 3000 3500 4000 4500 5000
3 Espessura das chapas de aço mm 5-60 5-100
4 Seção cruzada min. de estrutura de aço mm 50 × 50
5 Seção cruzada máx. de estrutura de aço mm 1000 ×  350 1400 × 350 1600 × 450 2000 × 450 2500 × 500 3000 × 500 3500 × 500
6 Comprimento min. das peças de aço mm 2100
7 Comprimento máx. das peças de aço mm 12000 15000
8 Velocidade de transporte das peças de aço m/s 1-4 1-4.5
9 Grau de remoção de poeira   ISO8501-1, 1988, GB8923-88 (Bsa2.5)
10 Aspereza da superfície μm 25~70
11 Espessura do filme μm 15±5
12 Tipo da pintura   Camada de zinco de rápida secagem e Camada epóxi
13 Potência instalada kw De acordo com condições práticas
14 Consumo de ar comprimido m3/min 3~5 5~7
15 Pressão de ar comprimido MPa 0.4~0.7
16 Carregamento inicial do fluxo T 7~9 9~12 12~15 14~18

A linhas de pré-tratamento de chapa de aço fabricada pela CMG é vendida no mercado nacional e internacional. Nossos clientes no exterior são dos Estados Unidos, Canadá, Rússia, Itália, Austrália, Nova Zelândia, Malásia, Indonésia, Japão, etc. A CMG é fabricante profissional não apenas do jateador a areia para chapa de aço, mas também de muitos outros equipamentos de solda. Nossos produtos são amplamente utilizados em usinas de energia, fabricação de navios, construção de estruturas de aço, engenharia petroquímica e assim por diante.
